在電子制造領域中，焊接是一項至關重要的技術。焊接是將兩個或更多金屬部件連接在一起，以形成穩固和可靠的電氣連接。DIP器件的焊接方式是一種常見的焊接方法，特別適用于電路板和其他電子設備的制造。本文將深入探討DIP器件的焊接方式，詳細介紹其原理、步驟和注意事項。
一、DIP器件的概述
DIP器件是一種常見的電子元件封裝形式。它通常由兩排引腳組成，沿著器件的兩側排列。這種封裝形式便于手動或自動焊接，并且具有較好的機械強度和電氣性能。DIP器件廣泛應用于電子產品中，例如電腦主板、電源適配器、手機等。
二、DIP器件的焊接原理
DIP器件的焊接原理是利用焊錫作為連接材料，在器件的引腳和印刷電路板（PCB）之間形成電氣連接。焊錫在加熱的條件下熔化，涂覆在引腳和PCB焊盤上，隨后冷卻固化形成穩定的焊接點。
手動焊接是一種常見的DIP器件焊接方法，適用于小批量生產或維修。以下是手動焊接DIP器件的詳細步驟：
1. 準備工作：準備所需的工具和材料，包括焊錫絲、焊錫膏、焊臺、焊錫吸取器、鑷子等。
2. 準備PCB：確保PCB表面清潔，并確認焊盤的位置與DIP器件引腳對齊。
3. 焊接準備：加熱焊臺至適宜的溫度，通常為250°C至300°C。將焊錫膏均勻涂覆在PCB焊盤上。
4. 安裝DIP器件：使用鑷子將DIP器件小心地插入PCB，確保引腳與焊盤對應。
5. 焊接引腳：將熱的焊臺頭部輕輕接觸DIP器件引腳和焊盤，使焊錫熔化并形成焊接點。確保焊接時間適當，不要過長或過短。
6. 清理和檢查：使用焊錫吸取器或清潔劑清理焊接點和周圍區域，確保沒有焊錫殘留或短路現象。
7. 檢查焊接質量：使用放大鏡或顯微鏡檢查焊接點的質量。焊接點應該均勻、光滑且沒有冷焊、焊錫球或焊錫橋。
8. 完成焊接：等待焊接點冷卻固化，并確保DIP器件牢固固定在PCB上。
四、DIP器件的自動焊接步驟
自動焊接是大規模生產中常用的DIP器件焊接方法。以下是自動焊接DIP器件的詳細步驟：

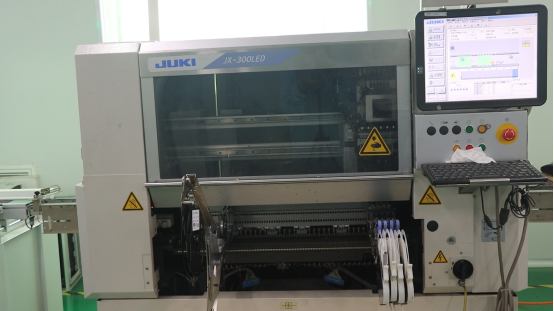

1. 準備工作：準備好自動焊接設備，包括焊接機、傳送帶、焊接模具等。
2. 準備PCB：確保PCB表面清潔，并在PCB上確定焊盤的位置。
3. 程序設置：根據DIP器件的尺寸和焊接要求，設置焊接機的參數和程序。
4. 自動安裝：使用自動化設備將DIP器件準確地安裝在PCB上，確保引腳與焊盤對齊。
5. 焊接過程：焊接機根據預設的程序，自動加熱焊盤和引腳，使焊錫熔化并形成焊接點。
6. 冷卻和固化：焊接完成后，通過冷卻系統或傳送帶使焊接點冷卻固化。
7. 檢查和測試：使用自動化檢測設備對焊接點進行質量檢查和電氣測試，確保焊接質量和電氣連接的可靠性。
8. 清理和包裝：清理焊接點周圍的殘留物，然后將PCB進行包裝，以保護焊接點和DIP器件。
五、DIP器件焊接的注意事項
在進行DIP器件焊接時，需要注意以下幾點：
1. 溫度控制：控制焊接溫度的合適范圍，過高或過低的溫度都可能導致焊接質量下降。
2. 焊接時間：控制焊接時間的適當長度，過長的焊接時間可能會損壞器件，而過短的焊接時間可能導致焊接點不牢固。
3. 引腳對齊：確保DIP器件的引腳正確對準焊盤，避免引腳錯位或錯焊。
4. 焊錫量控制：要確保使用適量的焊錫，過多的焊錫可能會引起短路，而過少的焊錫則可能導致焊接點不牢固。
5. 焊錫質量：選擇高質量的焊錫材料，確保其熔點和流動性適合于DIP器件的焊接。
6. 靜電防護：在焊接過程中，要注意靜電防護措施，使用防靜電手套和工作臺墊，以防止靜電對DIP器件的損害。
7. 焊接環境：保持焊接環境的清潔和無塵，避免灰塵和雜質對焊接質量的影響。
8. 質量檢查：對焊接點進行必要的質量檢查，確保焊接點的完整性和可靠性。
9. 培訓和技能：進行焊接操作之前，確保操作人員接受過相應的培訓和具備必要的焊接技能。
綜上所述，DIP器件焊接方式是電子制造中常用的一種方法。無論是手動焊接還是自動焊接，都需要注意焊接溫度、時間、引腳對齊、焊錫量控制等細節。通過正確的操作和質量控制，可以實現穩定可靠的焊接連接，保證電子產品的性能和可靠性。
